Construção Estrutura metálica  Comerciais e Institucionais Prédio Institucional - Treliças com 86 Toneladas Cada
  • Peso Total: 1300 toneladas
Fabricação e montagem das estruturas metálicas, referente a 1.300 toneladas, conforme cronogramas contratuais, desenhos e especificações técnicas. Foram atendidas as normas de execução de estruturas metálicas, tais como AISC, AWS, ABNT, e ASTM. Também foram atendidos os procedimentos internos FAM OP_4000 e FAM OP_4002.
Todos os materiais, consumíveis e serviços de soldagem, possuem rastreabilidade total.

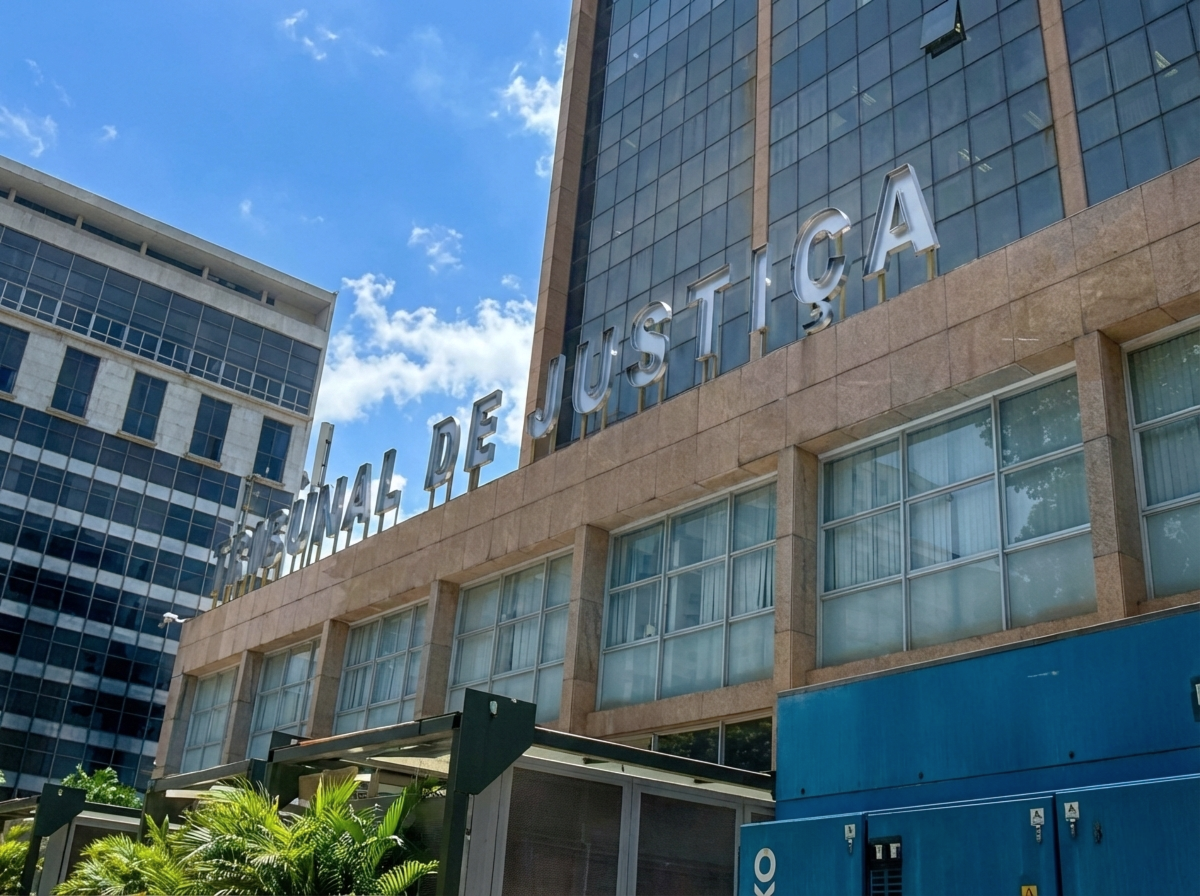

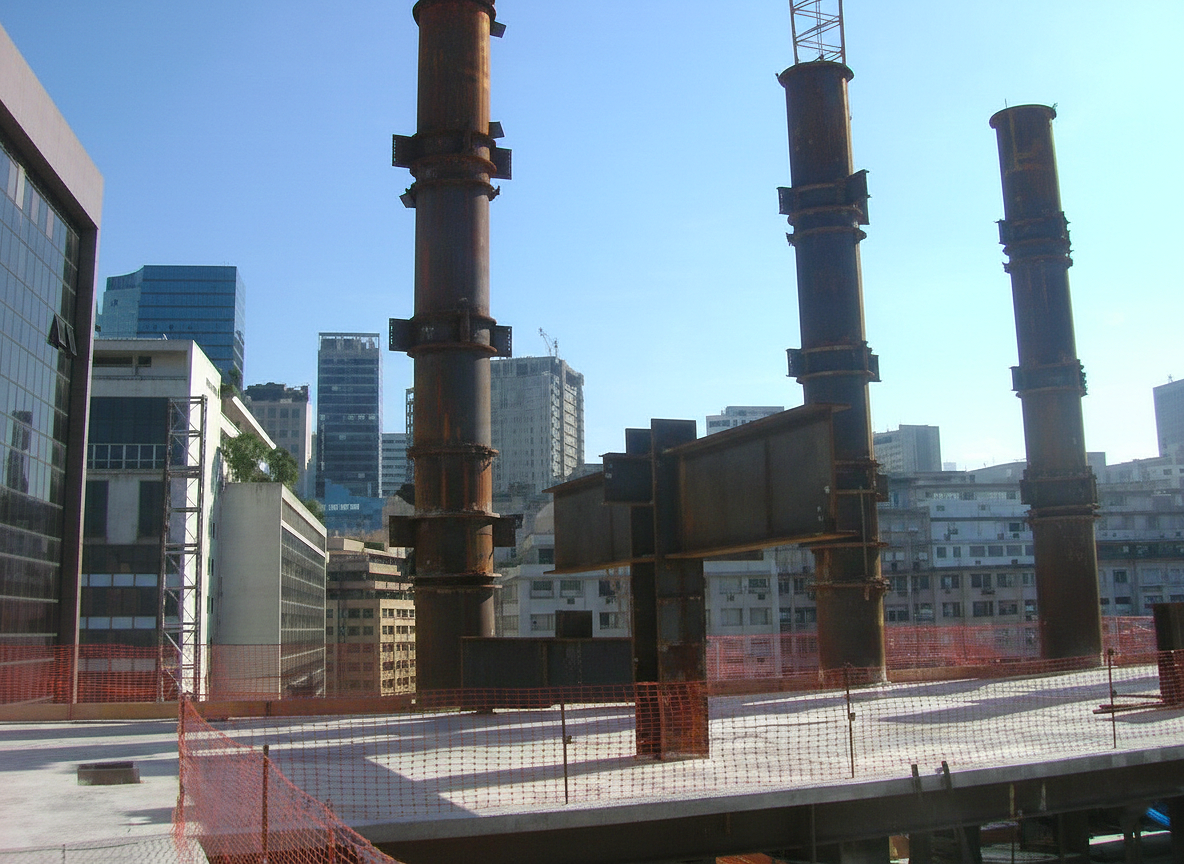

Essa obra foi executada a partir do quarto pavimento da lâmina central do Tribunal de Justiça do Rio de Janeiro, onde o objetivo era elevá-la até o 14º andar.

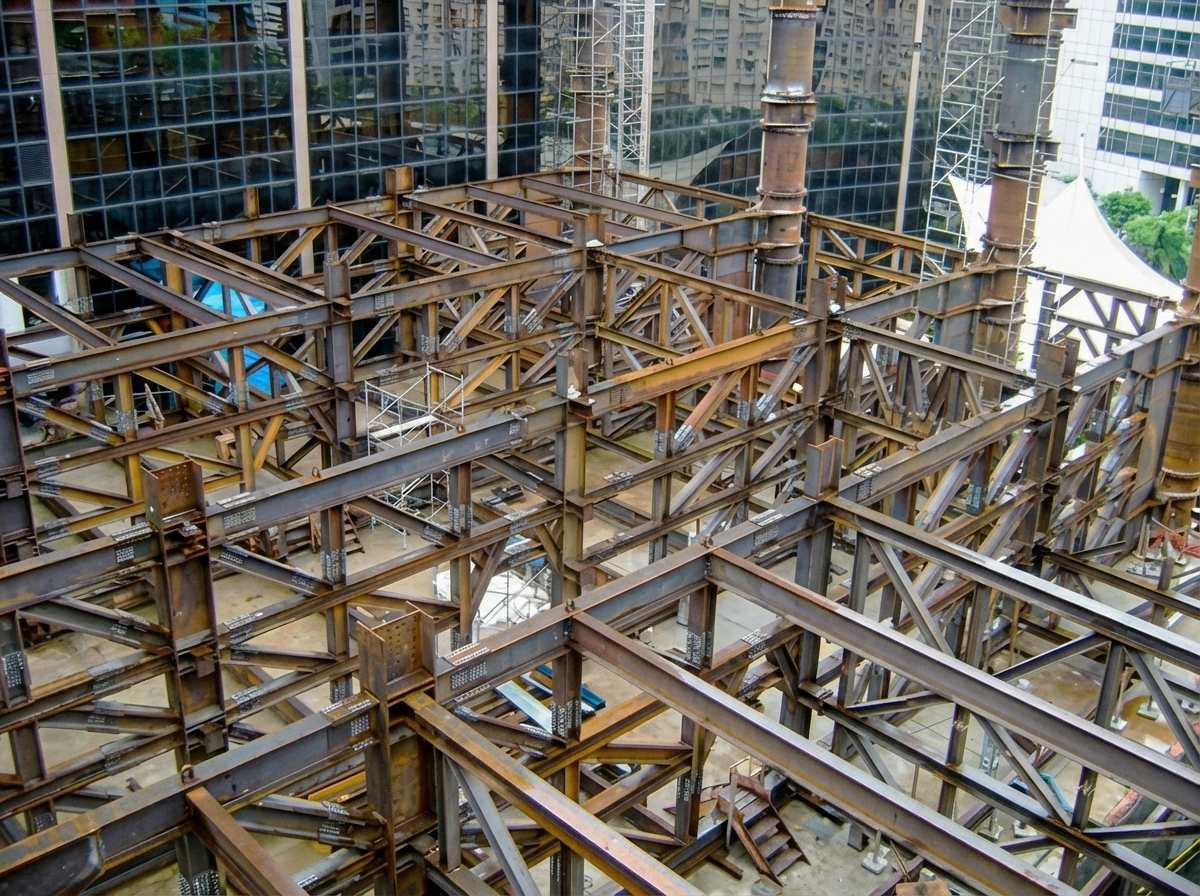

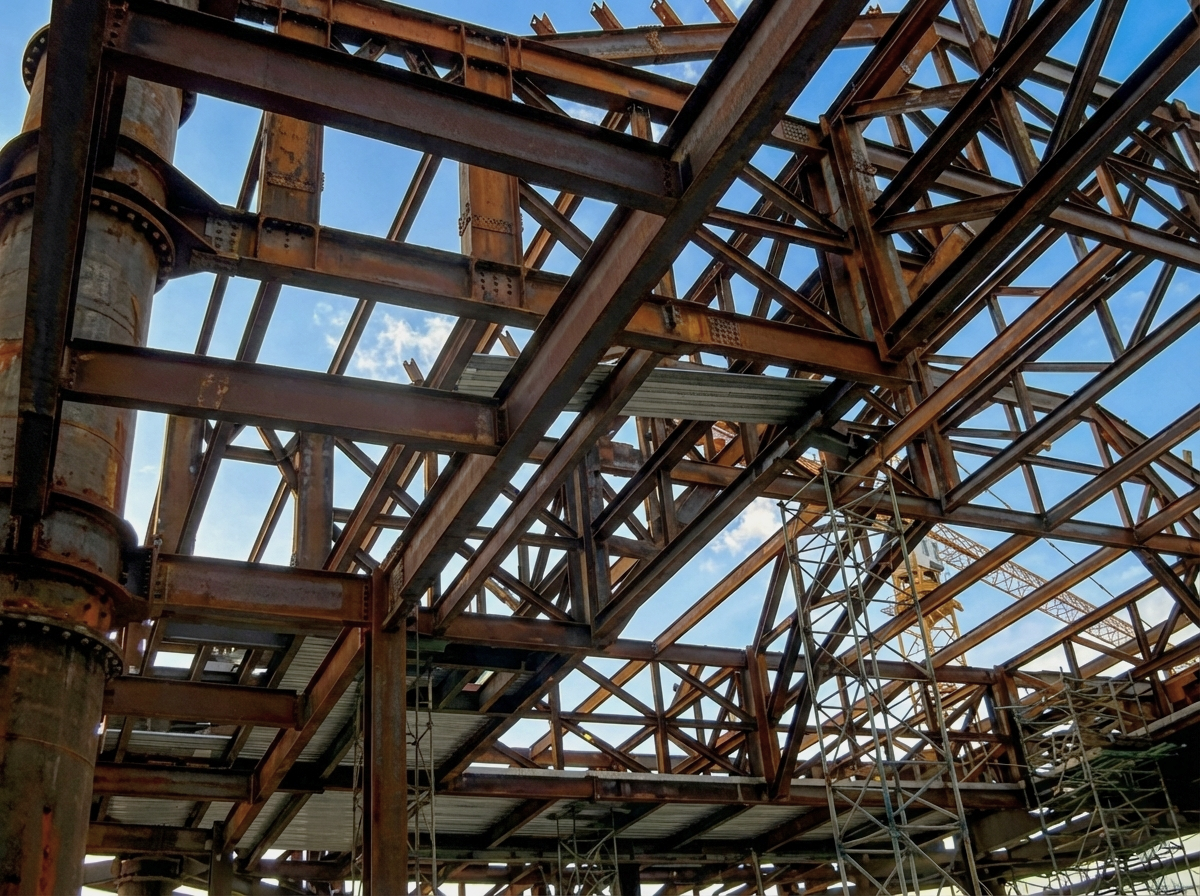

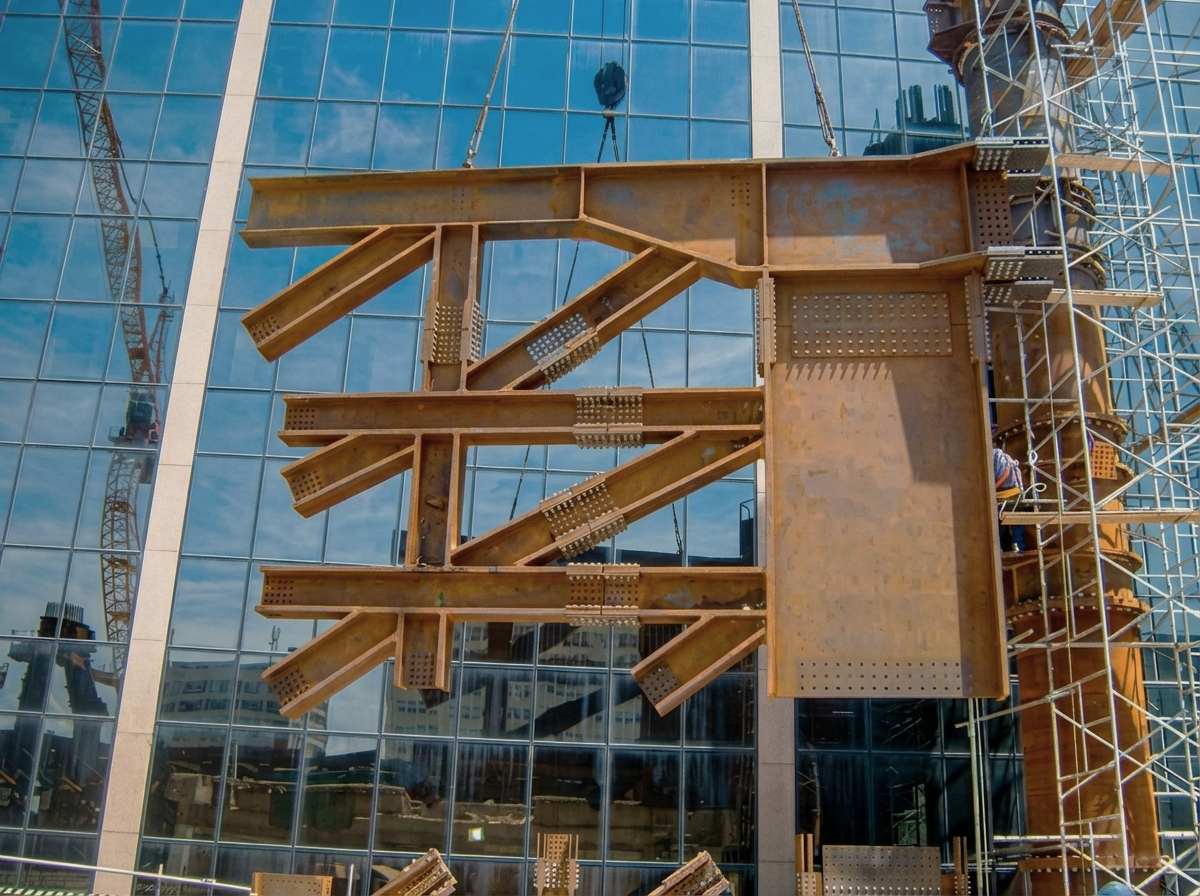

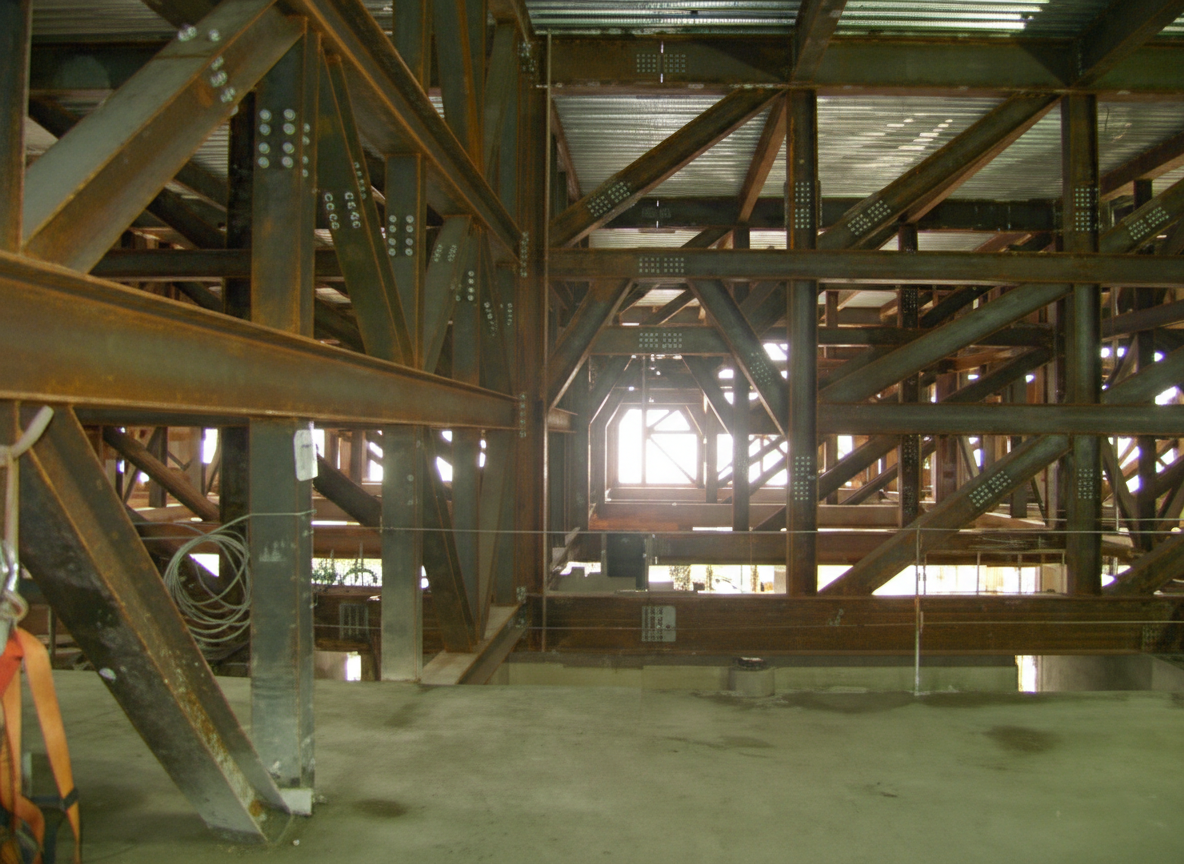

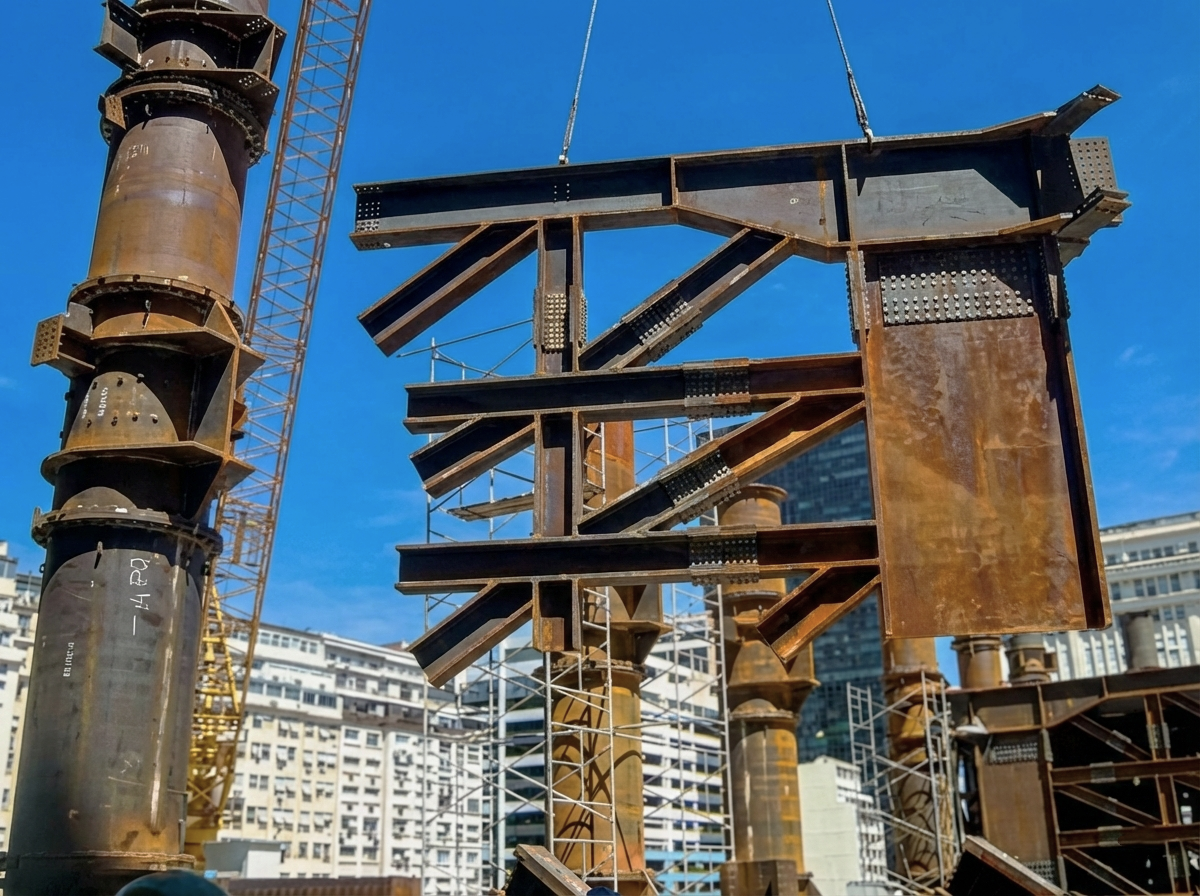

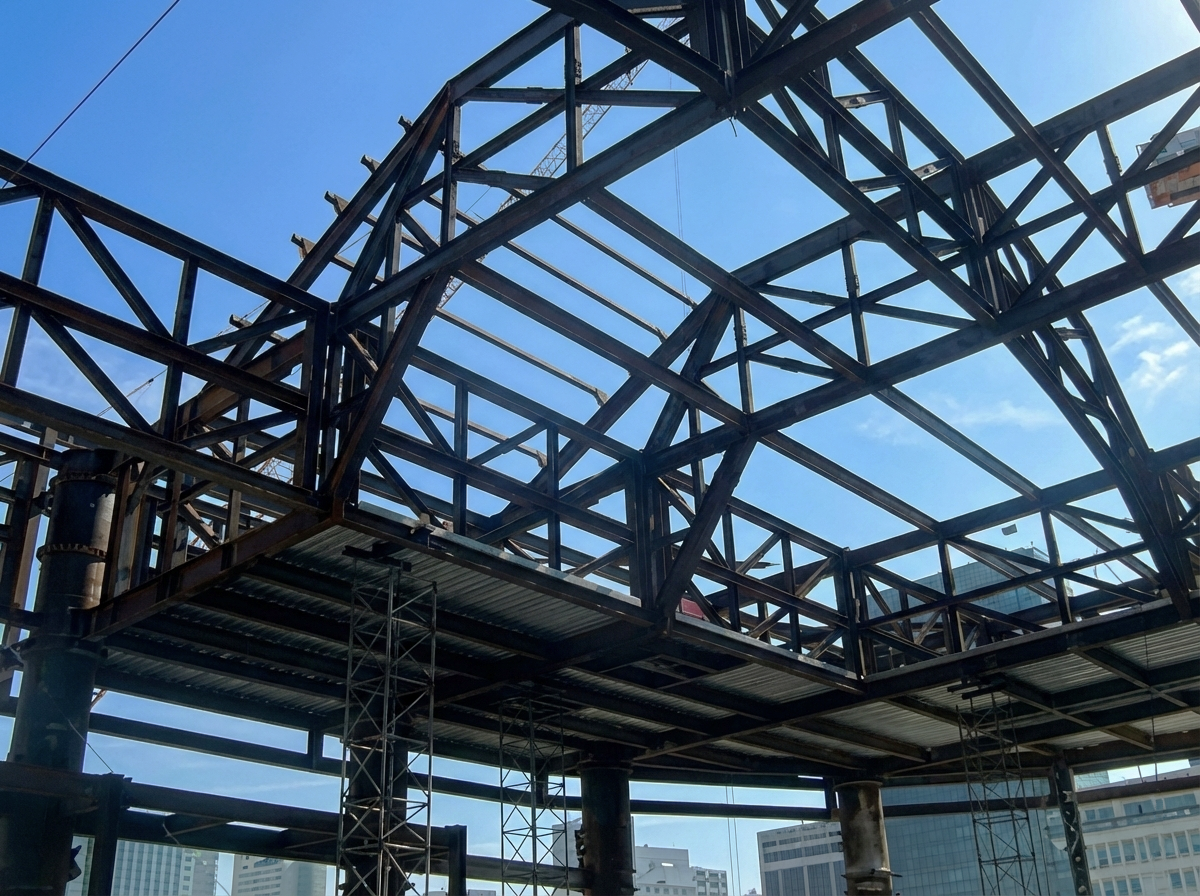

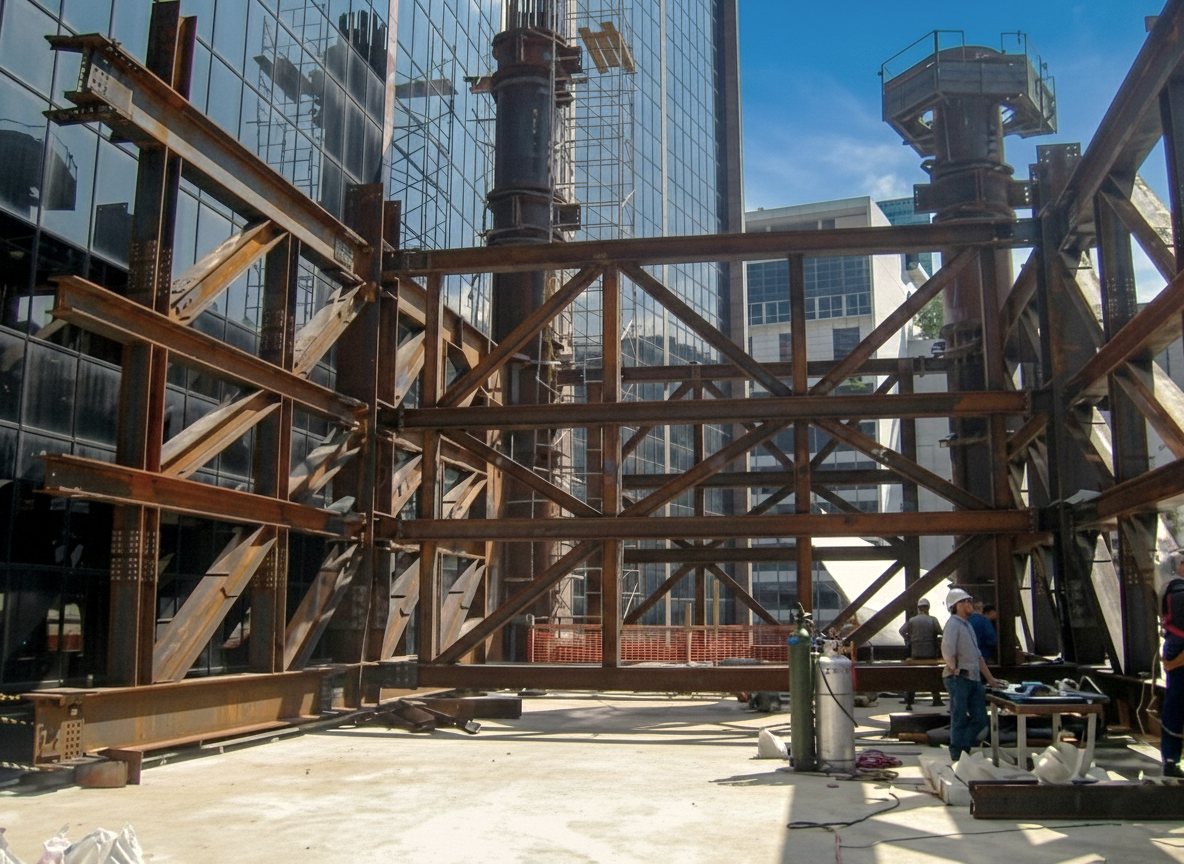

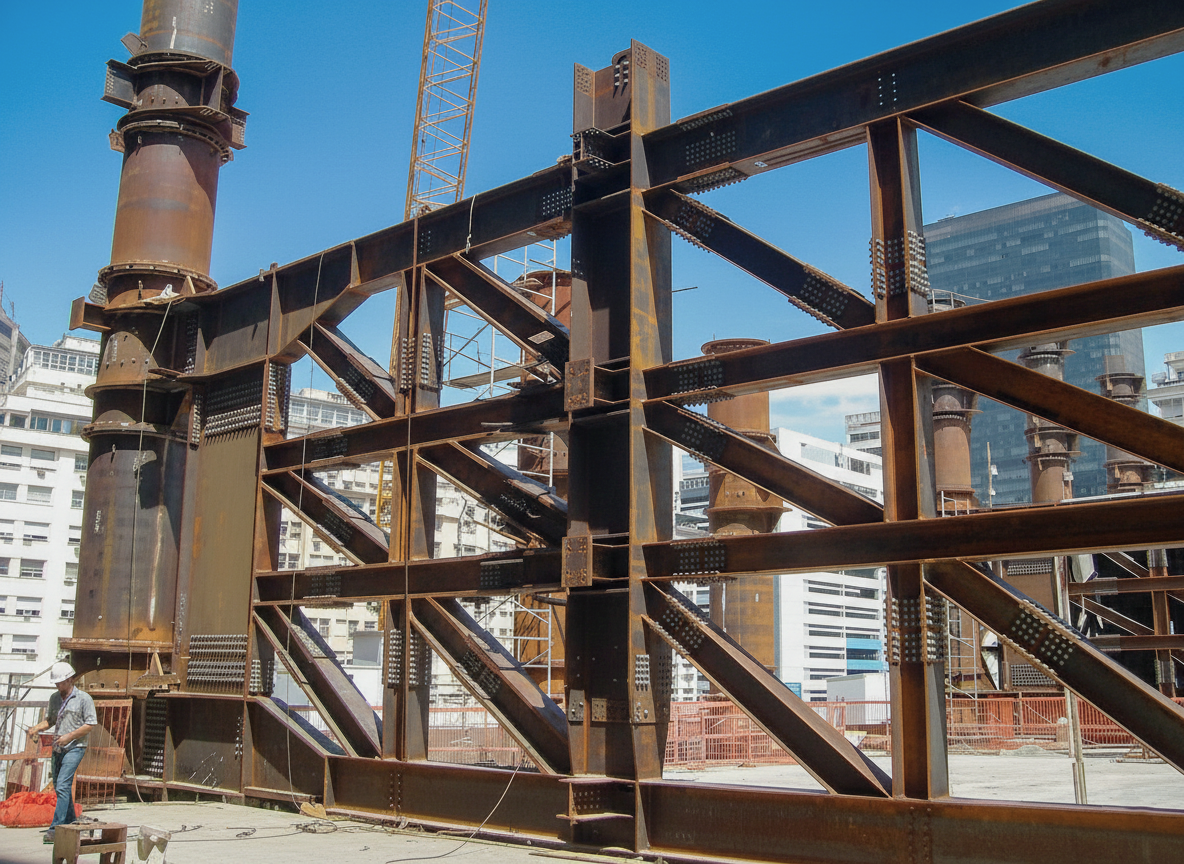

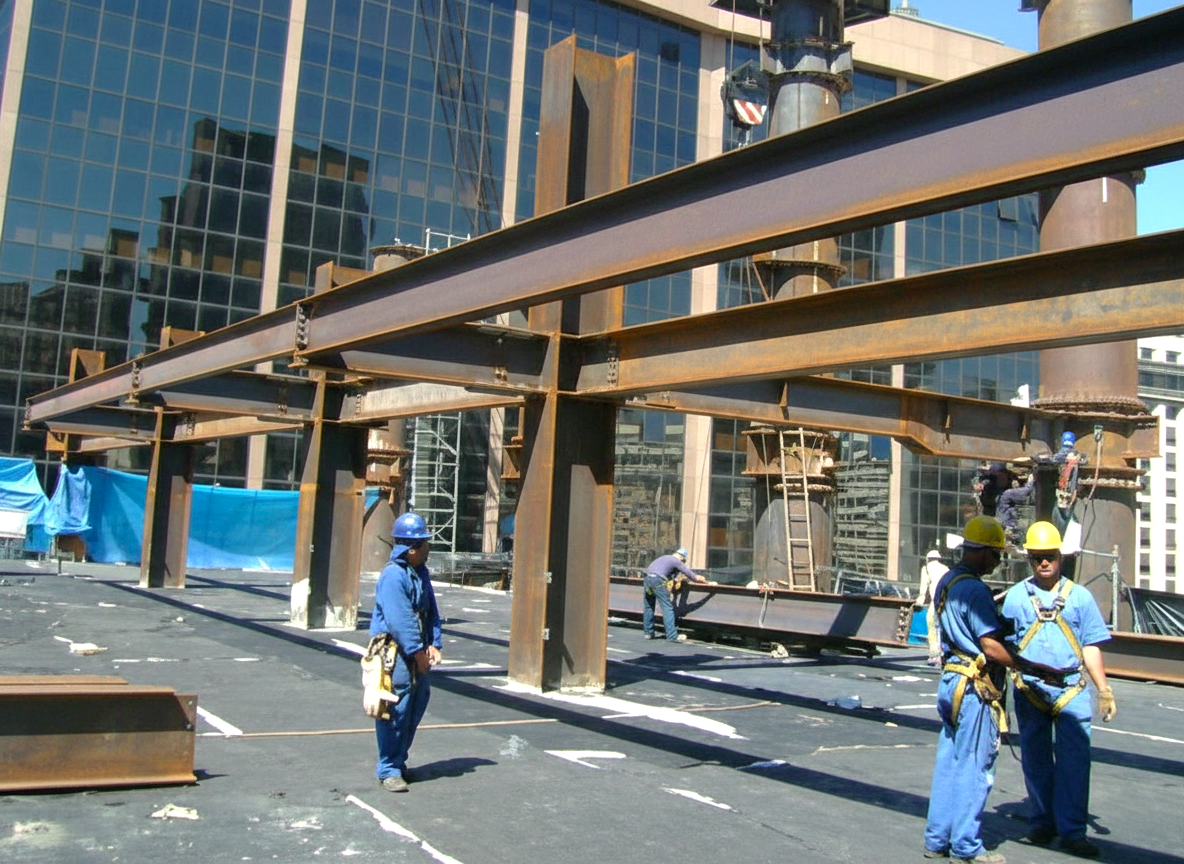

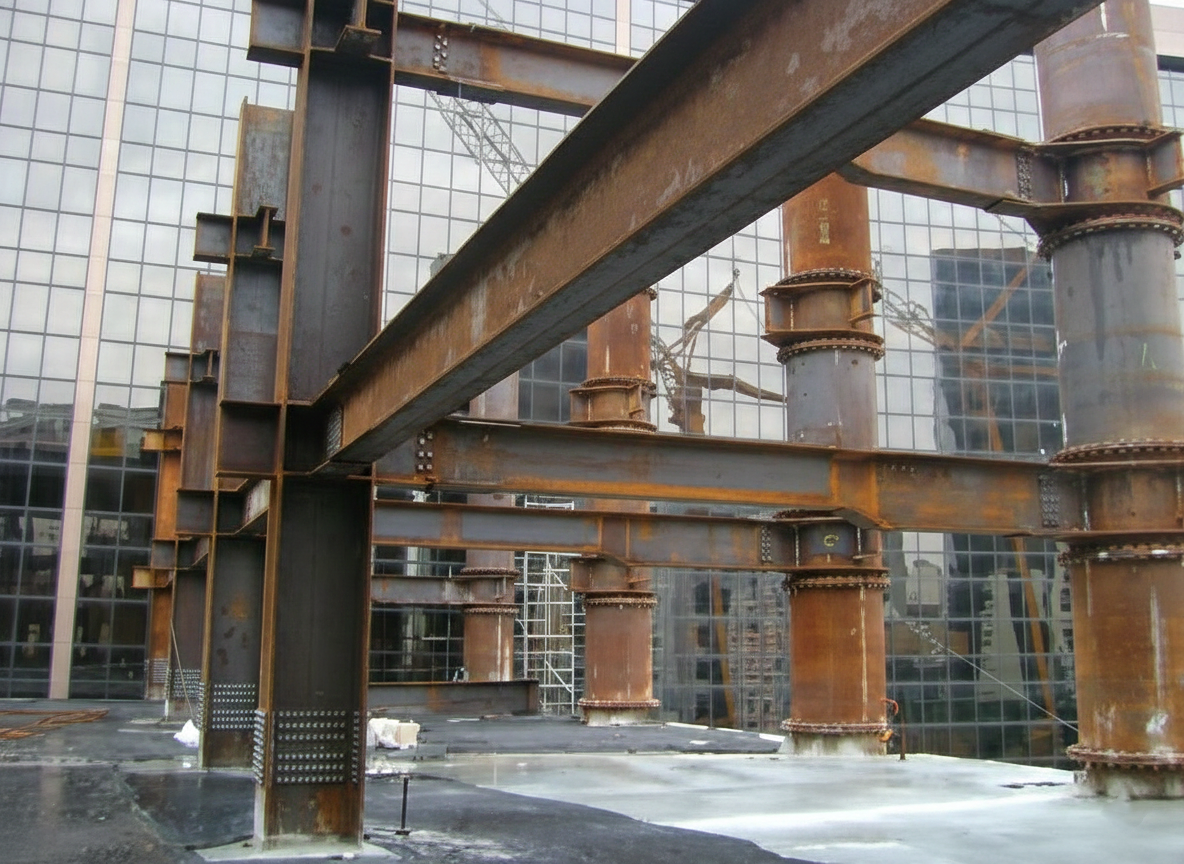

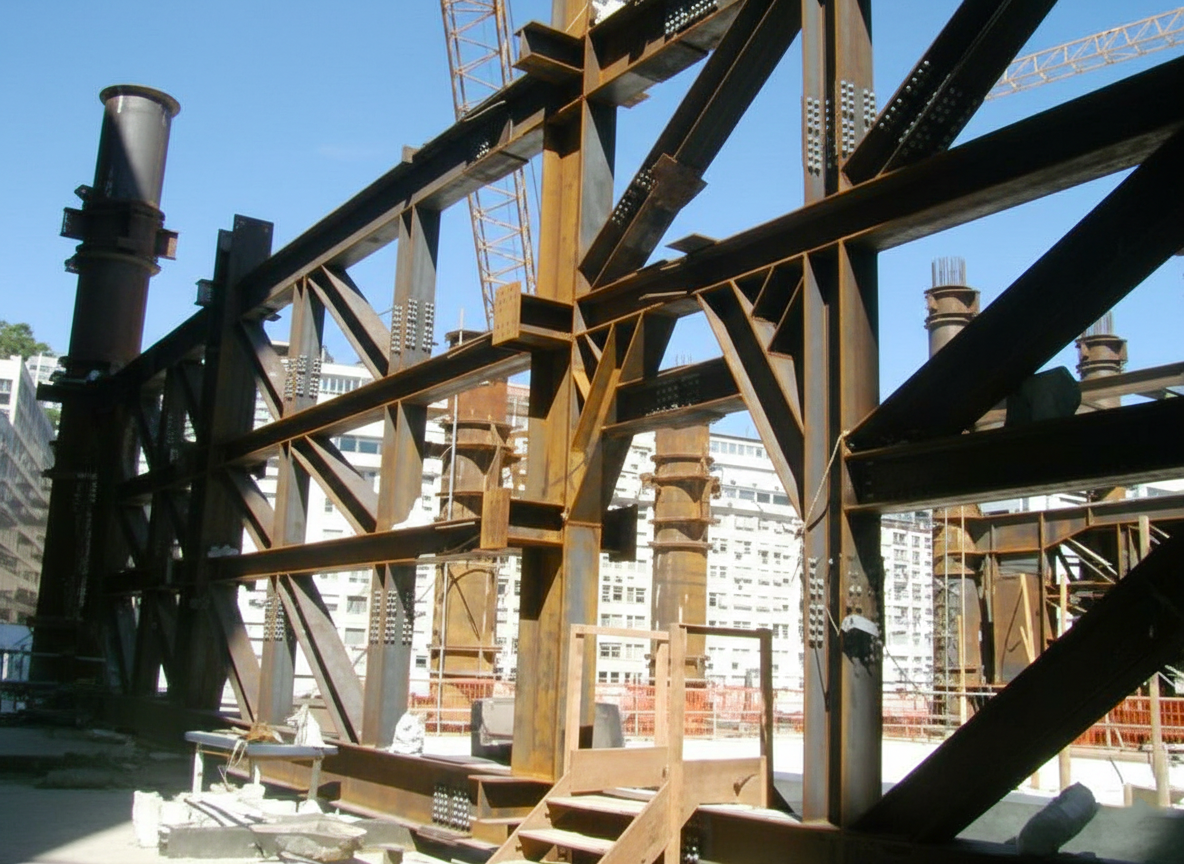

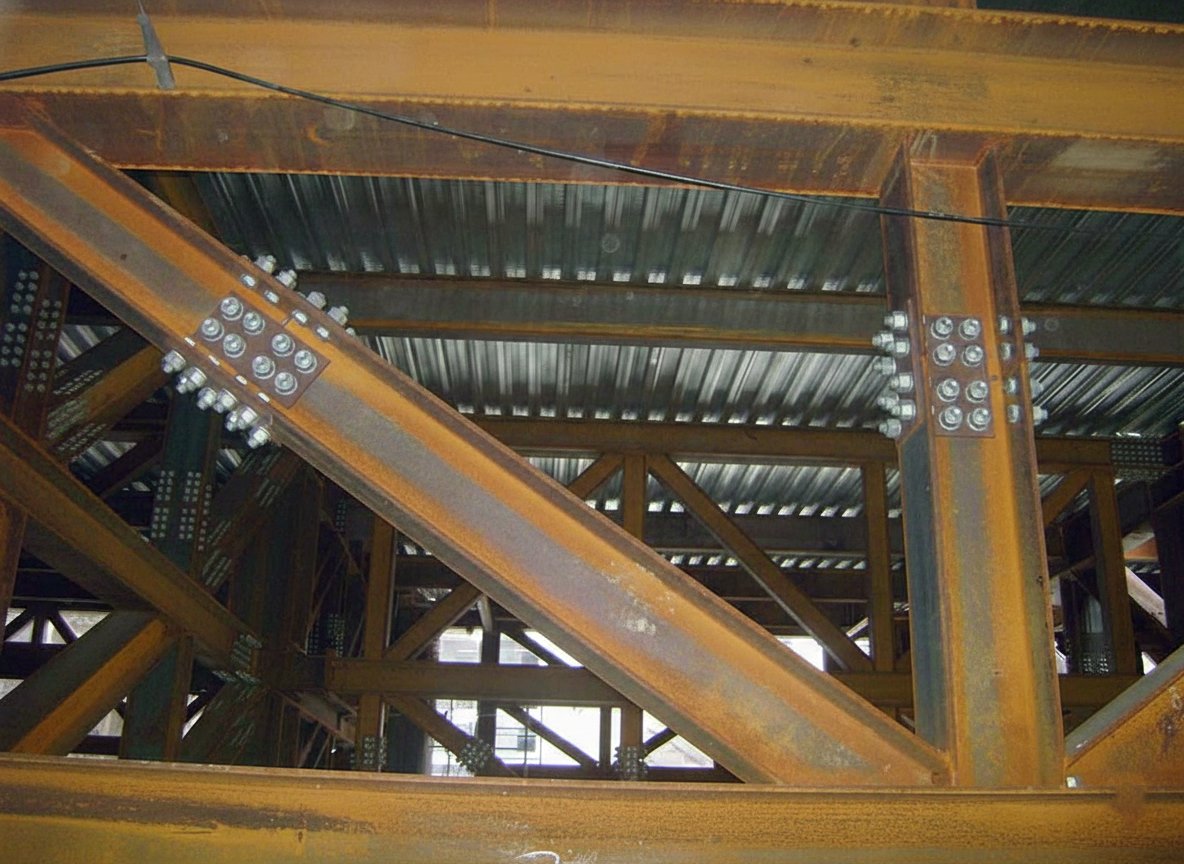

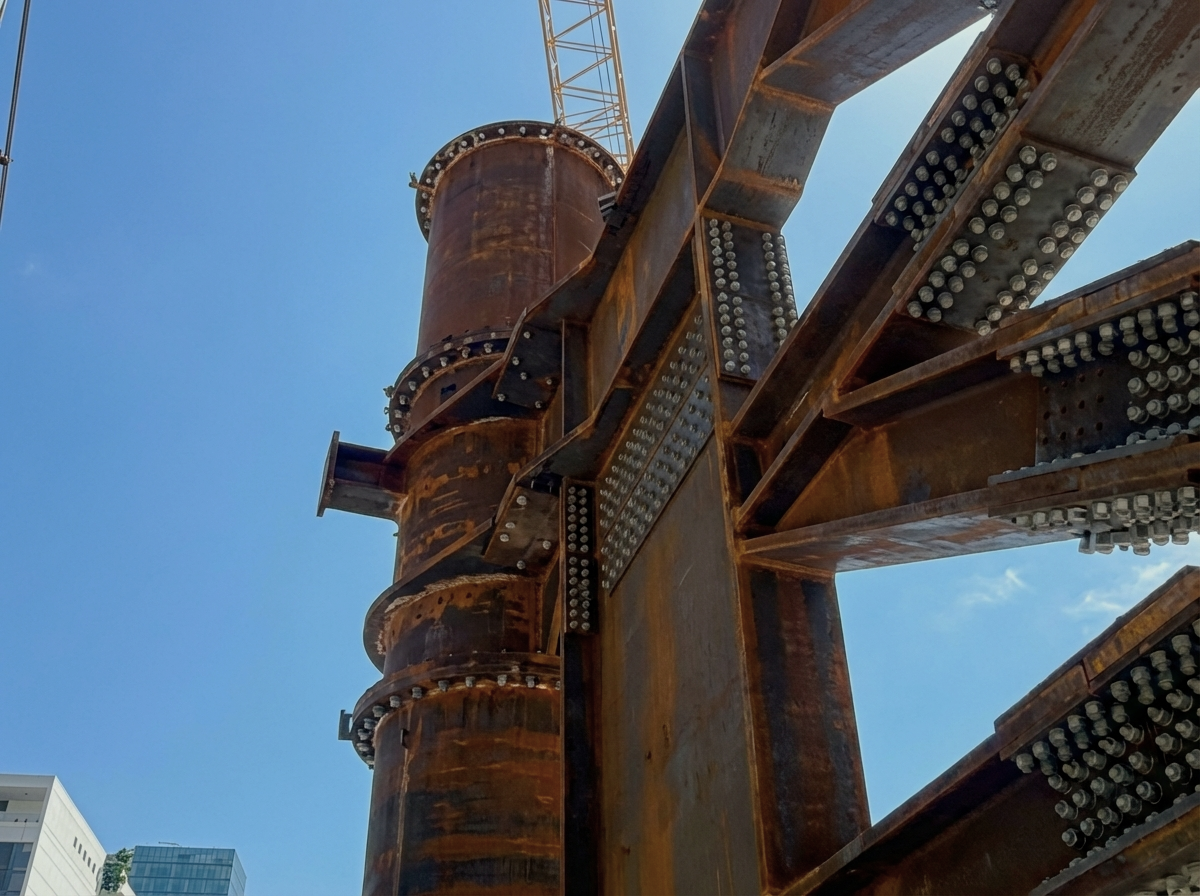

A partir do 5º andar a ampliação foi feita em estrutura metálica. As treliças de transição pesavam até 86 toneladas, recebiam 5 toneladas de parafusos e tinham dimensões que chegavam à 36 metros de comprimento e 6 metros de altura.

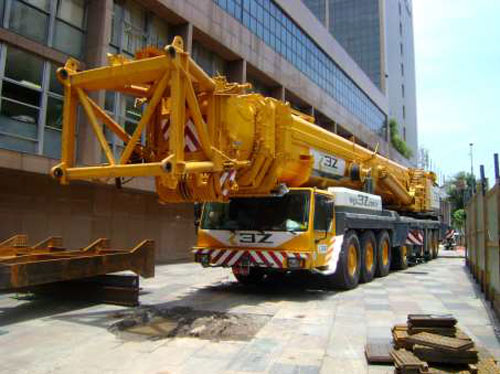

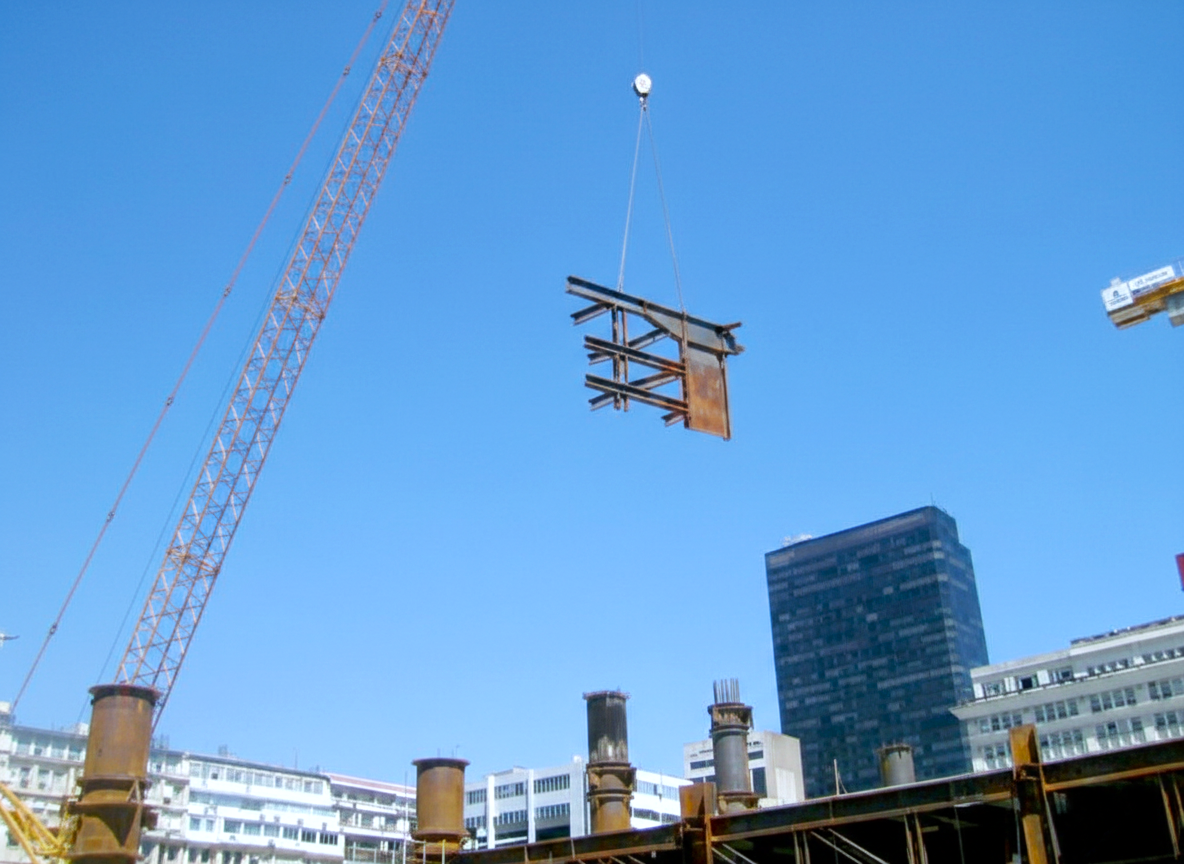

A montagem foi executada utilizando simultaneamente um guindaste de 650 toneladas e grua.
